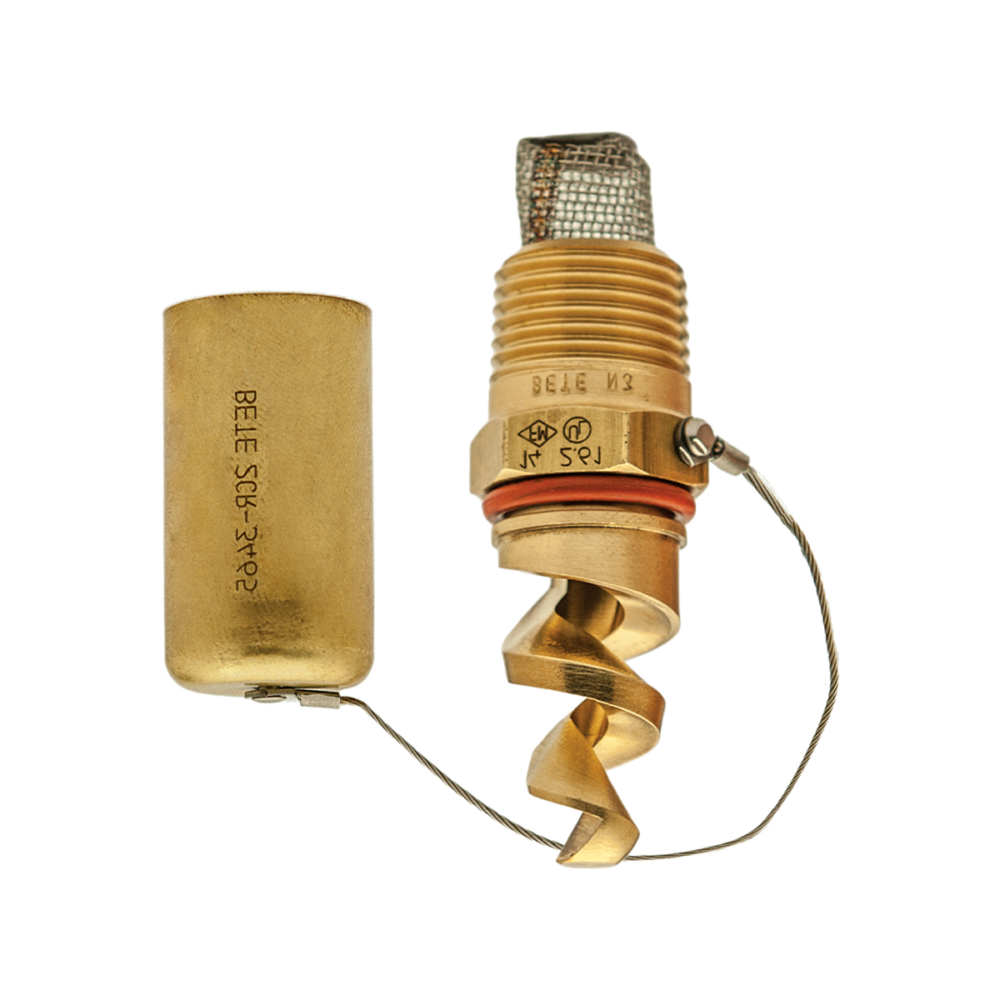

N - Täyskartiosuutin palontorjuntaa varten

N-täyskartiosuutin on suunniteltu erityisesti erilaisiin kriittisiin palontorjuntasovelluksiin. N-suuttimella saadaan aikaan hienojakoinen suihku, joka edistää haihtumista ja jäähdytystä.

Kokojen N1 - N3W suuttimet toimitetaan integroidulla 24-verkkosuodattimella, joka on valmistettu 316SS:stä. Kaikilla suuttimilla on Factory Mutal-, Lloyd's Register- ja UL-hyväksynnät. N3 - N5W-suuttimilla on myös Yhdysvaltain rannikkovartioston hyväksyntä.

Tuomas Keski-Korsu Dysor & spraysystem, Tankrengöring, Dammbekämpning, Nödduschar, Tanklagringsutrustning,

Autan mielelläni oikean tuotteen valinnassa, ja tarjoan ratkaisuehdotuksia! Tavataan verkkotapaamisessa, tai paikan päällä tapahtuvan vierailun merkeissä. Voit tietenkin myös soittaa tai lähettää meille sähköpostia.

Tuotetiedot
Tekniset tiedot
Dokumentaatio & videot
Yleistä tietoa suuttimet & suutinasennelmat
Toimittajainfo
Sertifikaatit
Tallenna
Lähetä tallennetut tuotteet itsellesi tai tarjouspyyntönä Hansalle

N fullkonsdysa är speciellt framtagen för olika kritiska brandbekämpningsapplikationer. N är en spiraldysa som ger en spray med fin atomisering, vilket främjar evaporering och kylning. N-dysan levereras med ett integrerat filter och ett slyddande hölje som tillval.

Logotypen för Lloyd's Register Approval.

Illustration av hur sprayen skapas av en spiraldysa med fullkonsspray. Spraybilden skapas genom att vätskan skär längs spiralen och bildar flera koncentriska koner. Konerna bildar 2 till 3 ringar av relativt stora droppar, omgivna av bredare band av relativt små droppar.

Ominaisuudet

Hienojakoinen sumu
Pisaroiden kokonaispinta-ala suihkussa on suuri, mikä on hyödyllistä haihtumisen ja jäähdytyksen kannalta.
Suuri läpäisykyky
Kaikissa N1-N3W-suuttimissa on integroitu suodatin.
Lisävarusteena suojakotelo. Katso suojakannen käyttöä koskevat vaatimukset datalehdestä.
Sertifikaatit: Factory Mutual, UL-hyväksynnällä, Lloyd's Register, N3-N5W: Yhdysvaltain rannikkovartioston hyväksymä

Suihkutuskuvio	Spiraalisuutin - Täyskartio
Suihkutuskulma	90°, 120°
Virtausmäärä	11,4 - 2260 l/min
Materiaali - Standardi	Messinki, 316
Materiaalit - muut	Katso datalehti
Liitäntä	1/2", 1", 1 1/2" BSP/NPT
Suodatin	316, 24 mesh
Mitat	Katso datalehti

Virtausmäärät, suihkutuskulmat ja liitännät

Jos tiettyä painetta ei ole annettu alla tai suuttimen datalehdessä, on mahdollista laskea suuttimen virtausmäärä tietyllä paineella käyttämällä datalehden alareunassa olevaa yhtälöä. K-kerroin on lueteltu kunkin suuttimen koon osalta datalehden taulukossa. Datalehti löytyy välilehdeltä Dokumentaatio & videot.

			Virtausmäärä (l/min) @ paine-ero (bar), tiheys (1 SG)
Suutintyyppi	Liitäntä	Suihkutuskulma	0,7 bar	1 baari	3 baaria	5 baaria	7 baaria	10 baaria
N1	1/2"	90°, 120°	11,5	13,7	23,7	30,6	36,2	43,3
N2	1/2"	90°, 120°	20,2	24,2	41,9	54,1	64,0	76,5
N3	1/2"	90°, 120°	31,5	37,6	65,1	84,1	99,5	119
N4	1/2"	90°, 120°	45,9	54,9	95,1	123	145	174
N5	1/2"	90°, 120°	63,0	75,3	130	168	199	238
N6	1/2", 1"	90°, 120°	80,1	95,7	166	214	253	303
N7	1"	90°, 120°	128	153	265	342	405	484
N8	1 1/2"	90°, 120°	181	216	374	483	571	683
N9	1 1/2"	90°, 120°	246	294	509	657	778	930
N10	1 1/2"	90°, 120°	322	385	667	861	1020	1220

Lataa PDF

Tietolehti N Tietolehti N FM-hyväksytty BETE-luettelo Metrinen

Valitse oikea suutin optimoitua suihkutusprosessia varten.

Jokaisella suutintyypillä on tietty virtausmäärä, suihkutuskuvio ja pisarakoko. Suihkutusprosessin optimoimiseksi on tärkeää ymmärtää, miten eri parametrit vaikuttavat suuttimen ja ratkaisun valintaan.

Tietopankista löytyy tietoa suihkutuskuviosta, pisarakoosta, virtausmäärästä/paineesta, suihkun peittävyydestä, materiaaleista jne. Tietopankin Materiaalit-osiossa luetellaan myös kysytyimmät materiaalit ja materiaalien maksimilämpötilat.

Tietopankkiin Suuttimet & suutinasennelmat

Päätoimittajamme on BETE, johtava suutinten ja suihkutusjärjestelmien valmistaja, jonka valikoimassa on yli 20 000 komponenttia ja yli 70 vuoden kokemus suihkutusprosesseista.

BETEn ruiskutustekniikkaa käytetään maailmanlaajuisesti prosessien optimointiin monilla eri teollisuudenaloilla, kuten energia-alalla, kemian- ja petrokemianteollisuudessa, elintarviketeollisuudessa ja offshore-teollisuudessa.

BETEn sertifiointeihin kuuluvat ISO 9001:2015, ATEX ja FM-hyväksyntä.

BETE Performance Spray Engineering

BETE tarjoaa testausmahdollisuuksia, CFD-mallinnusta ja kehittynyttä teknistä tukea. Laadun ja toimitusvarmuuden varmistamiseksi BETE valmistaa suurelta osin itse, sillä se käyttää omaa valimoa, CNC-koneistusta, kokoonpanoa ja laadunvalvontaa.
