Sekoitussuutin - TurboMix®

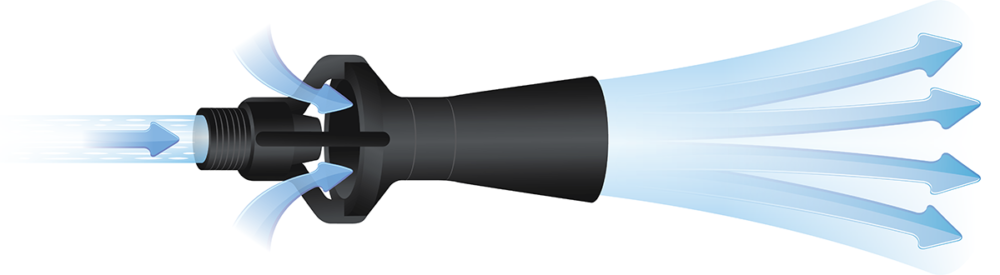

TurboMix®-sekoitussuutinta käytetään nesteen tehokkaaseen sekoittamiseen avoimissa tai suljetuissa säiliöissä.
TurboMix®:ssä ei ole liikkuvia osia, ja tukkeutumisriski on pieni. Poistonesteen tilavuus on 3-5 kertaa suurempi kuin liikkuvan nesteen.
- Tuotetiedot
- Tekniset tiedot
- Dokumentaatio & videot
- Yleistä tietoa suuttimet & suutinasennelmat
- Toimittajainfo
- Sertifikaatit
- Lähetä tallennetut tuotteet itsellesi tai tarjouspyyntönä Hansalle.
Ominaisuudet
- Nesteiden tehokkaaseen sekoittamiseen suljetuissa tai avoimissa säiliöissä.
- Ei liikkuvia osia
- Pieni tukkeutumisriski
- Vaatii vain vähän huoltoa
- Suuttimesta lähtevän nesteen tilavuusvirta on 3-5 kertaa suurempi kuin liikkuvan nesteen.
| Suihkutuskulma | 0° |
|---|---|
| Virtausmäärä | 26,3 - 12000 l/min |
| Vakiomateriaali | Lasitäytteinen polypropeeni, messinki, hiiliteräs, 316 |
| Liitäntä | 3/8" - 8" BSP/NPT, ja laippa |
| Mitat | Katso datalehti |
Virtausmäärät, suihkutuskulmat ja liitännät
Jos tiettyä painetta ei ole annettu alla tai suuttimen datalehdessä, on mahdollista laskea suuttimen virtausmäärä tietyllä paineella käyttämällä datalehden alareunassa olevaa yhtälöä. K-kerroin on lueteltu kunkin suuttimen koon osalta datalehden taulukossa. Datalehti löytyy välilehdeltä Dokumentaatio & videot.
| Virtausmäärä (l/min) @ paine-ero (bar), tiheys (1 SG) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Suutintyyppi | Liitäntä | Suihkutuskulma | 0,7 bar | 1 baari | 2 baaria | 3 baaria | 6 baaria | 7 baaria | ||||||
| TM70 | 3/8" | 0° | 26,5 | 31,7 | 44,8 | 54,9 | 77,6 | 84,4 | ||||||
| TM73 | 3/8" | 0° | 27,8 | 33,2 | 47,0 | 57,5 | - | - | ||||||
| TM110 | 1/2" | 0° | 42,3 | 50,5 | 71,4 | 87,5 | 124 | 132 | ||||||
| TM120 | 1/2" | 0° | 45,8 | 54,8 | 77,5 | 94,9 | - | - | ||||||
| TM137 | 3/4" | 0° | 51,9 | 62,0 | 87,7 | 107 | - | - | ||||||
| TM150 | 3/4" | 0° | 56,7 | 67,8 | 95,9 | 117 | 166 | 181 | ||||||
| TM230 | 1" | 0° | 87,8 | 105 | 148 | 182 | 257 | 277 | ||||||
| TM240 | 1" | 0° | 92,0 | 110 | 156 | 191 | - | - | ||||||
| TM320 | 1 1/2" | 0° | 122 | 146 | 206 | 253 | 358 | 386 | ||||||
| TM340 | 1 1/2" | 0° | 131 | 156 | 221 | 270 | - | - | ||||||
| TM620 | 2" | 0° | 237 | 283 | 400 | 490 | 693 | 746 | ||||||
| TM1500 | 3" | 0° | 571 | 683 | 966 | 1180 | 1670 | 1810 | ||||||
| TM2510 | 4" | 0° | 954 | 1140 | 1610 | 1970 | 2790 | 3000 | ||||||
| TM6010 | 6" | 0° | 2290 | 2740 | 3870 | 4750 | 6710 | 7190 | ||||||
| TM10050 | 8" | 0° | 3830 | 4580 | 6480 | 7930 | 11200 | 12000 | ||||||
Valitse oikea suutin optimoitua suihkutusprosessia varten.
Jokaisella suutintyypillä on tietty virtausmäärä, suihkutuskuvio ja pisarakoko. Suihkutusprosessin optimoimiseksi on tärkeää ymmärtää, miten eri parametrit vaikuttavat suuttimen ja ratkaisun valintaan.
Tietopankista löytyy tietoa suihkutuskuviosta, pisarakoosta, virtausmäärästä/paineesta, suihkun peittävyydestä, materiaaleista jne. Tietopankin Materiaalit-osiossa luetellaan myös kysytyimmät materiaalit ja materiaalien maksimilämpötilat.
Päätoimittajamme on BETE, johtava suutinten ja suihkutusjärjestelmien valmistaja, jonka valikoimassa on yli 20 000 komponenttia ja yli 70 vuoden kokemus suihkutusprosesseista.
BETEn ruiskutustekniikkaa käytetään maailmanlaajuisesti prosessien optimointiin monilla eri teollisuudenaloilla, kuten energia-alalla, kemian- ja petrokemianteollisuudessa, elintarviketeollisuudessa ja offshore-teollisuudessa.
BETEn sertifiointeihin kuuluvat ISO 9001:2015, ATEX ja FM-hyväksyntä.
BETE Performance Spray Engineering
BETE tarjoaa testausmahdollisuuksia, CFD-mallinnusta ja kehittynyttä teknistä tukea. Laadun ja toimitusvarmuuden varmistamiseksi BETE valmistaa suurelta osin itse, sillä se käyttää omaa valimoa, CNC-koneistusta, kokoonpanoa ja laadunvalvontaa.
BETE Sertifikaatit ja hyväksynnät
Klikkaa alla olevaa painiketta saadaksesi täydellisen luettelon BETE:n sertifikaateista. Osa serfitikaateista on myös ladattavissa.
