Raflux Ring är en fyllkropp klassad som en standardpackning och är en utveckling av den enkla cylindriska ringen.

Raflux Ring har en öppen struktur jämfört med en cylindrisk ring, vilket minskar tryckfallet samtidigt som ytarean förblir densamma.

Linda Caporicci Kolonninredning, Droppavskiljning, Dysor & spraysystem, Övriga produkter

Jag ser fram emot att bidra med produktrådgivning och lösningsförslag! Låt oss träffas via ett videomöte eller på ett platsbesök. Givetvis går det lika bra att ringa eller mejla.

Alexander Bergman Droppavskiljning, Kolonninredning, Dysor & spraysystem, Tankrengöring, Tryckluftsprodukter

Jag ser fram emot att bidra med produktrådgivning och lösningsförslag! Låt oss träffas via ett videomöte eller på ett platsbesök. Givetvis går det lika bra att ringa eller mejla.

Produktinfo
Teknisk data
Dokumentation & videos
Checklista processdata
Generell info Kolonninredning
Leverantörsinfo
Spara
Skicka sparade produkter till dig själv, eller som offertförfrågan till Hansa

Egenskaper

Standardfyllkropp med en öppen struktur
Lägre tryckfall jämfört med en cylindrisk ring
Finns i en mängd olika material och storlekar
Kallas även Pall Ring
En av de vanligast förekommande fyllkropparna inom industrin

Nedan listas olika storlekar på Raflux Ring fyllkroppar. Under fliken ’Dokumentation & videos’ finns datablad med ytterligare information.

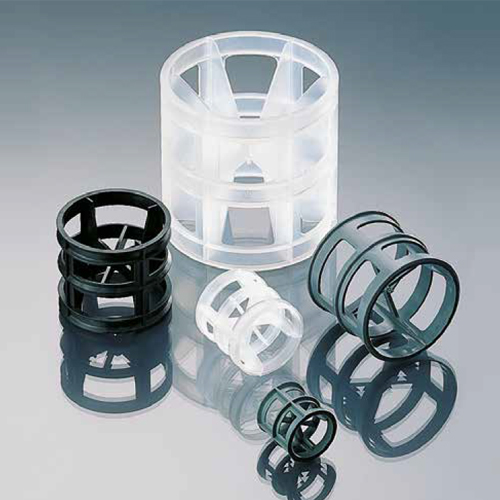

Raflux Ring Plastics

Data refer to polypropylene
Type size	Weight kg/m3	Surface m2/m3	Void fraction in %
25-0	90	220	90
25-8	79	220	91
35-0	78	160	92
38-8	72	175	92
50-1	52	110	94
50-8	58	110	94
90-8	38	86	96

Available materials: PP, PPH, PE, PVC, C-PVC, PVDF, PFA, ECTFE and others on request

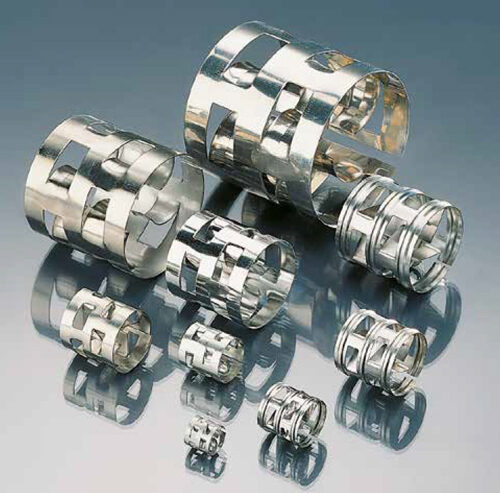

Raflux Ring Metals

Data refer to stainless steel 1.4301 (AISI 304)
Type size	Weight kg/m3	Surface m2/m3	Void fraction in %
15-3	340	360	95
25-5	363	215	95
38-5	256	135	97
50-5	207	112	97
70-7	198	78	98
90-8	179	65	98

Available materials: Carbon steel, stainless steel, Hastelloy, titanium, and others on request

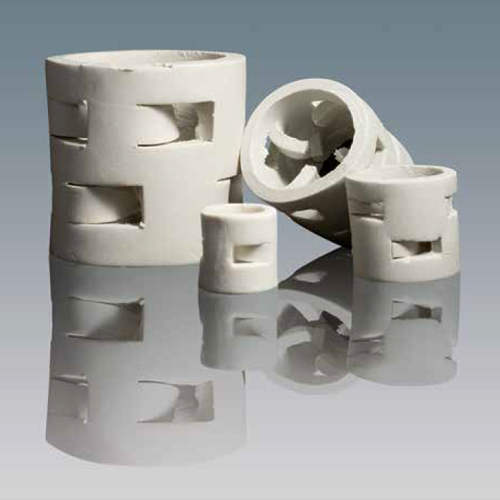

Raflux Ring Ceramics

Data refer to stoneware
Type size	Weight kg/m3	Surface m2/m3	Void fraction in %
25-3	620	220	73
35-4	540	165	76
50-5	550	120	78
75-8	540	98	78
80-9	520	80	79
90-9	504	77	78

Available material: Stoneware and others on request

Ladda ned PDF

Raflux Ring – Plastics Raflux Ring – Metals Raflux Ring – Ceramics RVT Tower packings

Checklista viktiga parametrar

För att vi ska kunna erbjuda en effektiv och hållbar lösning listar vi här ett antal parametrar som är viktiga att ta hänsyn till vid val och dimensionering av fyllkroppar.

Ibland är det svårt eller t o m omöjligt att få fram information och data gällande den specifika processen. Tillsammans med våra leverantörer har vi en mycket gedigen erfarenhet och kan tillsammans med kunden göra väl avvägda antaganden som underlag för att ta fram den bästa lösningen för processen.

Operating data
Gas	Unit
Type of gas	Please state
Gas volume flow (operating conditions)	m3/h
Gas density (operating conditions)	kg/m3
Gas viscosity	mm2/s (cP)
Operating pressure	bar (a)
Operating temperature	°C

Operating data
Liquid	Unit
Type of liquid	Please state
Liquid volume flow	m3/h
Liquid density	kg/m3
Liquid viscosity	cP
Surface tension	mN/m

Geometrical data
Data	Info/unit
Packing type and size	Please state (if known)
Specific surface area	m2/m3 (if known)
Packing height	mm
Column diameter	mm

Additional information/requirements
Data	Info/unit
Material	Please specify
Fouling	Yes/No
Foaming	Yes/No
Other requirements/additional information	Please specify

Optimerat resultat för olika mass- och värmeöverföringsprocesser

För optimerat resultat i en mass- eller värmeöverföringsprocess det viktigt att förstå bakomliggande principer och de parametrar som är viktiga att ta i beaktning vid design av en kolonn för t ex rökgasrening, rökgaskondensering eller stripping.
